Cómo utilizar un medidor de presión PSI para medir los niveles de agua de un tanque

Escrito por Pauline Gill ; última actualización: February 01, 2018
gauge image by DXfoto.com from Fotolia.com

La mayoría de los indicadores de nivel de tanques utilizados en la industria incluyen una instrumentación de presión manométrica o de medición de presión diferencial. La variable en cada caso es la presión hidrostática, una medida del peso específico de una columna de agua debido a la fuerza gravitatoria. Lo interesante es que las presiones ejercidas en la parte inferior de un tubo de 30 pies (914,4 cm) de altura y de ¼ de pulgada (0,63 cm) de diámetro o de un largo 30 pies de profundidad son idénticas, alcanzando las 13 psi (libras por pulgada cuadrada). Esta característica hace que sea posible medir e indicar los niveles no presurizados de los tanques de agua con medidores de presión simples.

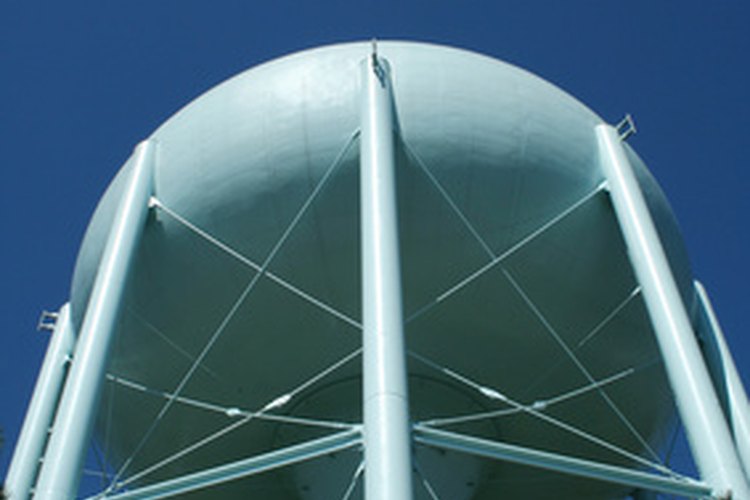

Blue Water Tower image by Jim Mills from Fotolia.com

Define la escala de tu aplicación. En los tanques no presurizados, cada 27,71 pulgadas (70,38 cm) de altura del agua impondrá 1 PSI en el manómetro. Un medidor de presión que lea entre cero a 10 PSI es, por lo tanto, capaz de indicar hasta 277,1 pulgadas (705,38 cm) de nivel, o cerca de 23 pies. En todos los casos, encuentra la medida de lectura más baja de PSI que puedas, que aún se adapte a tu rango, porque tratar de leer un nivel de agua de 1 pie (30,48 cm) en un indicador de cero a 50 PSI sería superior a la capacidad del medidor para mover incluso su aguja.

Selecciona una presión de alcance disponible PSI del indicador. Divide tu nivel más alto por 27,71. Si tu nivel más alto es de 6 pies (182,88 cm), divide 72 pulgadas (182,88 cm) por 27,71 y encuentra un indicador disponible que esté más cerca de 2,6 PSI. Un medidor de cero a 5 PSI funcionaría mejor que un medidor de cero a 10 PSI debido a su mayor resolución mecánica.

Organiza tus materiales. Necesitarás el manómetro de presión, tubos, accesorios de conexión para conectarte a la parte inferior del tanque de agua, un soporte para la tubería y por lo menos dos válvulas de desconexión. Usa el plástico si es posible para los tubos y accesorios, y los accesorios complementarios también hacen que este proyecto sea mucho más fácil.

Instala tu nivel de sistema. Localiza una válvula lo más cerca posible del tanque. Pon el tubo en tu indicador. La altura del indicador debe ser plana o ligeramente más baja que el nivel más bajo para indicar que la calibración básica funcione. El tubo del tanque, la otra válvula y el medidor deben estar todos vinculados al soporte. Monta la cara del indicador PSI en el lateral de manera que el elemento sensor no retenga los sedimentos. La válvula en el soporte permite el lavado del tubo indicador de vez en cuando para eliminar el sedimento.

Calibra tu sistema de niveles y crea una línea de nivel de lectura para indicar el nivel directamente. Si tu solicitud es un tanque de 20 pies de altura (240 pulgadas o 609,6 cm), divide 240 entre 27,71 para producir 8,66 PSI. Elige un manómetro PSI de cero a 10. Corta una línea concéntrica de plástico que encaje alrededor de la parte exterior del medidor. Marca una escala que se alínee con las lecturas de presión en el medidor. En el punto 8,66 PSI, marca "20 pies", en el punto cero, marca "0"; marca "5 pies" (152,4 cm) a 2,16 PSI; "10 pies" (304,8 cm) a 4,33 PSI, y "15 pies" (457,2 cm) a 6,5 PSI. Deja un espacio de un solo pie (30,48 cm) entre las marcas de estas lecturas y de tu indicador de lectura directo de nivel utilizando un manómetro PSI que estará lo suficientemente cerca.

Consejos

Tomarte el tiempo para encontrar un medidor de presión con una gama baja que se ajuste a la aplicación vale la pena el esfuerzo.

Trata de experimentar moviendo el indicador hacia arriba y hacia abajo para ver cómo cambia la lectura con la distancia.

Advertencias

Comprueba si hay fugas antes de salir de tu instalación.

No utilices este método para los tanques a presión, ya que se podrían dañar.
